ProductsCCAC フラットワイヤー

(a) CCACの主要データ （標準銅層断面積比率20%、質量比率45%）

(1) DC 直流抵抗率 : 0.0248 Ω·m
(2) 電流容量 : 銅バーの83%～88%に相当
(3) 伸び率 : 12% – 45%（軟質または硬質の状態による）
(4) 引張強度: 80MPa – 200MPa（軟質または硬質の状態による）
(5) 密度 : 3.94g/cm³ （銅の体積比率は20%）
(6) 降伏応力 : 44MPa-54MPa（軟質）、152MPa-179MPa（硬質）
(7) 弾性率 : 71GPa
(8) 熱伝導率 : 0.58 cal/cm/sec/℃

(b) 主要製品データ

(1) 被覆銅の断面積比率 : 15% – 0%（標準断面積比率は20%、特注により任意の比率が可能）
(2) 被覆銅の質量比率 : 30% – 60%（標準質量比率は45%）
(3) コーティング層の均一性 : 最薄点が被覆銅の平均厚さの90%以上
(4) 直線度の偏差 : ≤ 0.15%;
(5) 公差 : Width ±0.3mm, thickness ±0.05mm
(6) 界面結合強度（せん断強度を含む） : アルミニウムのせん断強度（通常条件下で50MPa – 80MPa）より大きい
(7) 形状 : 断面の側面は丸みを帯びている（R=厚さの1/2）または半円形（R=厚さ）
(8) 硬度 : 軟質または硬質
(9) 広い面を90°曲げたとき、被覆銅に亀裂がなく、被覆銅とコアアルミニウムが分離しない
(10) 表面 : 研磨後、目に見える欠陥がない
(11) 出荷状態 : 酸化防止剤でコーティング（常温での酸化防止寿命 > 180日）

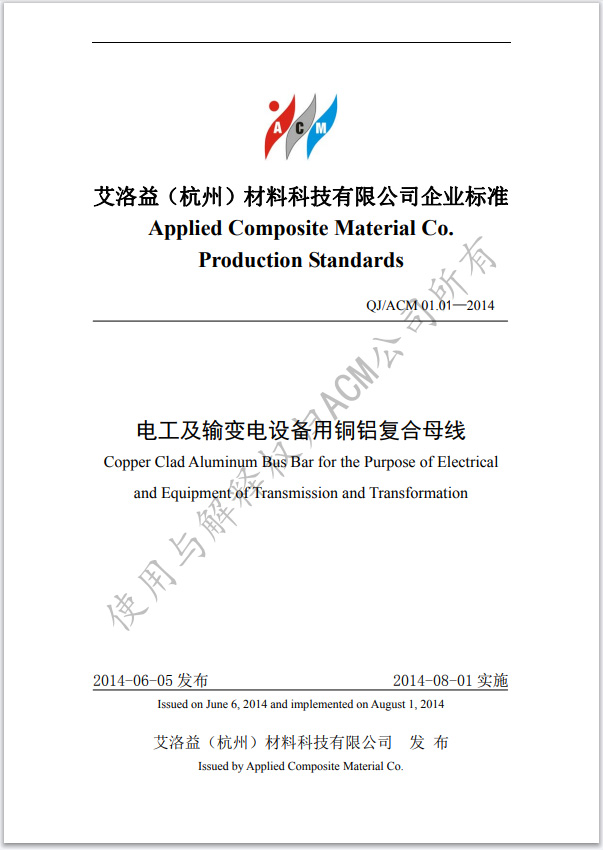

(c) バスバー標準

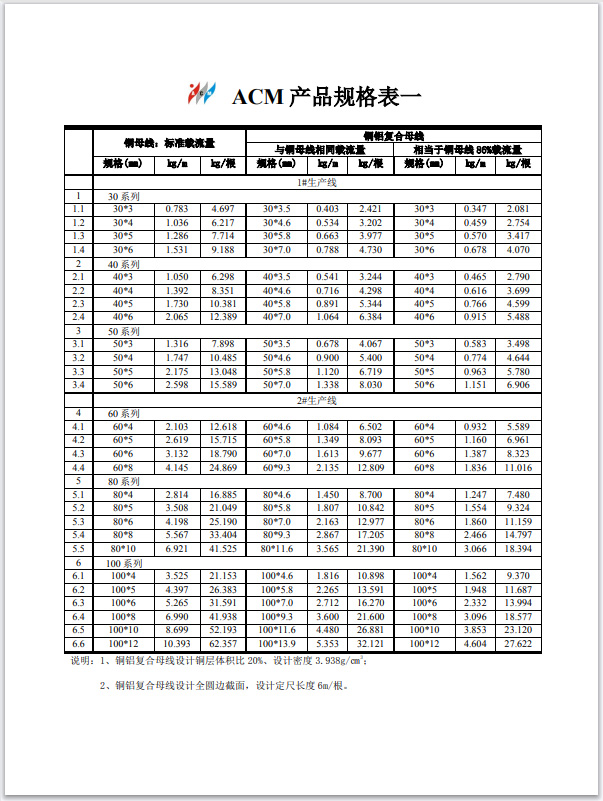

(d) 製品仕様
